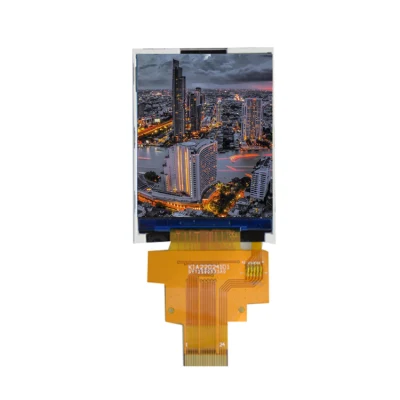

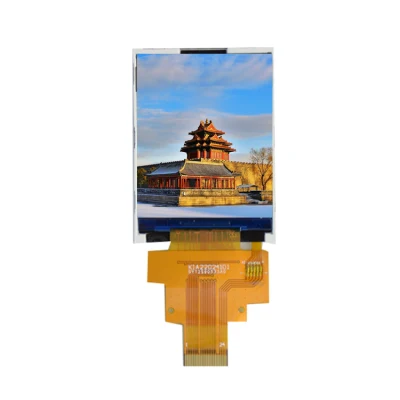

De 2,2 pulgadas de alto brillo panel LCD Industrial Resolución 176x220 de la MCU de interfaz de pantalla LCD táctil a color

Panel LCD Industrial de 2,2 pulgadas con interfaz de pantalla táctil a color. Resolución de 176x220. Somos una fábrica de pantallas LCD de alta calidad.
Solicitar un presupuesto

Detalles del producto

Información Básica.

Tecnología de pantalla
TFT
Tipo de módulo de matriz de puntos LCD gráfico
Fila / Columna-Driven Tipo de control
Modo LCD Drive
Módulo LCD Drive estático
Personalizado
Personalizado
resolución
176X220
brillo
390 CD/M2
ic de conducción
Ili9225g
interfaz
mcu/rgb/spi/mipi
Paquete de Transporte
Paper Box
Especificación
47.72X60.26X2.3mm
Marca Comercial
Hongcai
Origen
China
Código del HS
8517793000
Capacidad de Producción
500K/Month

Descripción de Producto

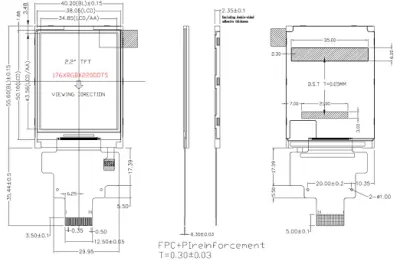

Pantalla LCD de 2,2 pulg. K220A24101 es un módulo de pantalla LCD de 2,2 pulgadas con pantalla táctil resistiva opcional y el control de la pantalla táctil capacitiva con una resolución de 176×220 píxeles. Este tamaño LCD TFT display es el modo retrato con un mayor ángulo de visión por Pol el ajuste, a la izquierda: 45/derecha: 45/arriba/abajo:: 45 a 20 grados (típico).opcional RTP o CTP. K220A24101 este módulo ha construido en el ILI9225G el controlador IC, es compatible con la interfaz de MCU, la tensión de alimentación (VCC) intervalo es de 3,0 a 3,6 V, el brillo es de 380 nits (típico), y la relación de contraste 800:1. Este módulo es un dispositivo de mano, la casa ideal para industrias como la de los aparatos eléctricos. El módulo puede funcionar a temperaturas de -20°C a +70°C; su temperatura de almacenamiento es de -30°C a +80°C. El dibujo Especificaciones Especificaciones generales
El tema Contenido Unidad
El tamaño 2.2 Pulg.
Dimensión LCM 40.20(W)* 55.60(H) * 2.35(T) Mm
 Área activa de LCD 34.85 43.56* Mm
Número de puntos 176×220 Pixel
Tipo de LCD A-Si TFT
La dirección de visualización 12 horas.
Controlador IC Esi9225G
El tipo de interfaz La MCU
temperatura de funcionamiento -20ºC~ 70ºC
La temperatura de almacenamiento -30ºC~ 80°C.
Tipo de retroiluminación 4 LED
Brillo 390 Cd/m2
Interface LCM Definición PIN
NO. Símbolo Descripción
1 GND Suelo
2 VDD alimentación
3 Restablecer Pin de reset
4 CS Activar el chip, de baja activa.
5 RS La dirección de registro de datos/comandos.
6 WR La señal de escritura, el aumento de activación de la punta.
7 RD Leer la señal, el aumento de borde activo.
8 IM0  Elegir E/S.
9 GND Suelo
10 VDD alimentación
11 DB8 El bus de datos
12 DB9 El bus de datos
13 DB10 El bus de datos
14 DB11 El bus de datos
15 DB12 El bus de datos
16 DB13 El bus de datos
17 DB14 El bus de datos
18 DB15 El bus de datos
19 GND Suelo
20 GND Suelo
21 LEDK3 Cátodo de retroiluminación
22 LEDK2 Cátodo de retroiluminación
23 LEDK1 Cátodo de retroiluminación
24 LEDA Ánodo de retroiluminación
Acerca de nosotros Certificación SGS Equipo Experimental P: ¿Cómo puedo obtener algunas muestras? R: no nos permiten el libre, pero podemos tener un descuento al reordenar según cantidad diferente, y usted ganará al menos 3% de descuento.   P: ¿Qué es el MOQ? R: Depende de diferentes productos. Por favor manténgase en contacto con ventas para confirmar la MOQ. P: ¿Cómo el control de calidad? R: Todos los materiales que compramos para hacer los pedidos son de alta calidad y RoHS cumplimiento y control de calidad ISO 9001:2001 sistema de gestión. Antes de instrumentos y equipos de inspección para garantizar el 100% de inspección de todos y cada pieza antes del envío. P: ¿Su producto tiene garantía? R: Sí, ofrecemos 12 meses de garantía para nuestros productos. P: ¿Cuál es su forma de pago? R: Pago: T/T, Paypal, Western Union, etc.. Para muestras: pago por adelantado. Para la producción en masa: 30% de depósito y el 70% balance antes del envío. P: ¿ofrecen una solución personalizada? R: Sí, podemos ofrecer una solución personalizada si los productos estándar no podía satisfacer las necesidades del comprador.
